Mana yang lebih baik: pemutus litar Amerika Utara atau pemutus litar China? — Perbezaan didedahkan dengan prosedur ujian UL489 dan IEC60947-2
Pemutus litar kes acuan Amerika Utara terutamanya mematuhi UL 489, manakala China dan sistem Eropah terutamanya mematuhi IEC 60947-2. Artikel ini merujuk kepada dokumen awal daripada Schneider Electric; walaupun ia agak ketinggalan zaman, bahagian IEC masih menggunakan tatatanda lama IEC 60947-2, namun ia kekal sangat intuitif untuk memerhatikan perbezaan konsep antara kedua-dua prosedur ujian.
I. UL489: Sahkan pemutus litar berdasarkan logik operasinya
UL489 tidak mula-mula memecahkan keupayaan ke dalam parameter individu, sebaliknya menjalankan ujian dalam tiga susunan berurutan: X, Y, dan Z. Di sini, X, Y dan Z bukanlah tahap, melainkan tiga set jujukan ujian.

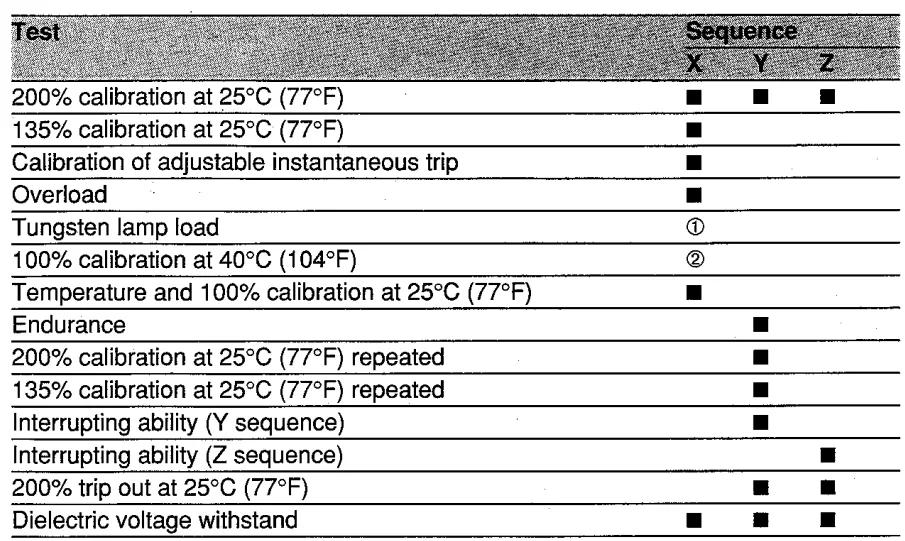

1 jujukan UL489 X, Y, Z
X: Mula-mula, sahkan pergerakan asas, pemanasan dan penebat.
Y: Selepas memerhatikan jangka hayat, adakah ia masih boleh melakukan tindakan yang diperlukan dan membuat pemutus litar seperti yang diperlukan?
Z: Tentukan sama ada ia bertahan dalam keadaan penutupan yang lebih ketat. UL489 tidak melibatkan terlebih dahulu menjalankan ujian litar pintas diikuti dengan item rutin tambahan. Sebaliknya, kenaikan suhu, penentukuran dan jangka hayat adalah tumpuan utama.
2 Kenaikan suhu UL489

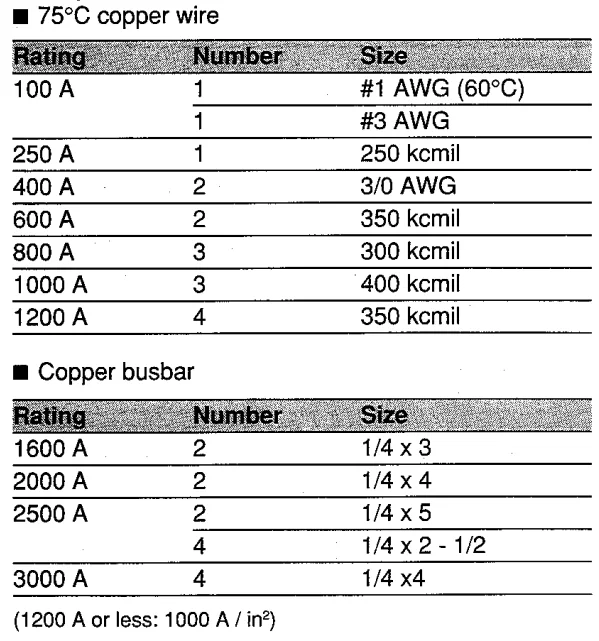

Pengukuran kenaikan suhu UL tidak dijalankan di bawah keadaan pemasangan tertanggal, tetapi di bawah keadaan konduktor tertentu. Dalam erti kata lain, ia mengesahkan prestasi penjanaan haba dalam keadaan yang lebih dekat dengan konfigurasi pendawaian sebenar.
3 Penentukuran UL489
· Ditentukur pada 25°C dengan ketepatan 200%, memerlukan pemutus litar tersandung dalam masa yang ditetapkan.
· Pemutus litar yang ditentukur pada 135% di bawah keadaan 25°C dengan arus undian melebihi 50 A akan tersandung dalam masa 2 jam.
· Tetapan perjalanan serta-merta boleh laras mesti berada dalam julat toleransi yang ditentukan oleh standard.

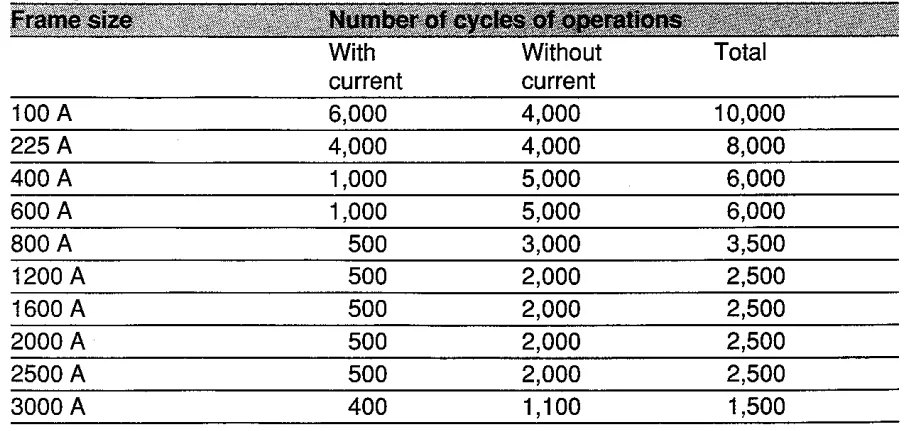

4. Hayat perkhidmatan UL489
Keperluan untuk rak shell berbeza berbeza dengan ketara.
5 Jujukan dan jujukan Z

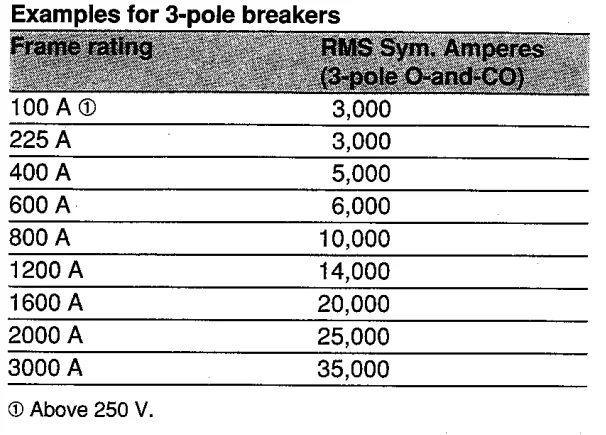

Ciri paling tersendiri UL 489 ialah dua set data kapasiti pecahnya. Tumpuan Y terletak pada prestasi pecah tiga fasa keseluruhan.

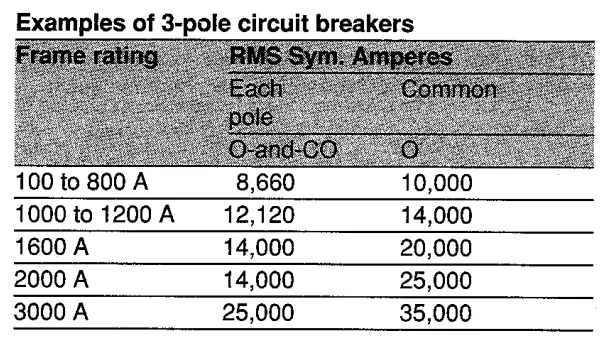

Untuk pemutus litar tiga kutub yang dinilai pada 240V, 480V, atau 600V, keperluannya bukan semata-mata untuk ketiga-tiga kutub tersandung secara serentak; sebaliknya, setiap tiang mesti beroperasi secara bebas sebelum mengesahkan bahawa ketiga-tiga tiang itu tersandung bersama.
6 UL489 Keupayaan Gangguan Kesalahan Ketersediaan Tinggi
Arus sesar tinggi. Ini bukan urutan ujian standard konvensional tetapi ujian tambahan. Prosedur ini melibatkan terlebih dahulu lulus semua ujian standard; jika keupayaan gangguan kerosakan melebihi nilai standard yang ditentukan, fasa pengesahan ini kemudiannya dijalankan.
- Jalankan penentukuran 200% sekali lagi.
- Lengkapkan operasi pecah yang ditentukan di bawah arus kerosakan yang melebihi nilai standard.
- Jika arus melebihi 2000 A, faktor kuasa ditetapkan kepada 0.15–0.2, menunjukkan ketinggalan.
- Akhir sekali, lakukan ujian perjalanan arus 250% dan ujian dielektrik pada dua kali voltan ujian terkadar.
II. IEC60947-2 lebih menekankan keupayaan sedia ada pemutus litar itu sendiri.
Struktur organisasi IEC berbeza dengan ketara daripada UL. Daripada mula-mula mewujudkan rantaian pengesahan produk yang komprehensif, IEC terlebih dahulu mentakrifkan dengan jelas kefungsian pemutus litar dalam sistem.
1 Konsep Utama dalam Sistem IEC
Kelas A: Tidak direka khusus untuk mengawan terpilih
Kategori B: Untuk reka bentuk mengawan terpilih, memerlukan keupayaan Icw
Icu: Kapasiti patah maksimum – sejauh mana ia boleh patah
Ics: Keupayaan gangguan operasi – Bolehkah ia digunakan semula selepas gangguan?
Icw: Kapasiti toleransi jangka pendek – sama ada mampu menahan kelewatan ringkas dan koordinasi terpilih
2 Empat kumpulan ujian IEC
Tidak seperti UL, IEC tidak menilai produk sepanjang keseluruhan kitaran hayat penggunaannya tetapi sebaliknya memecahkan keupayaannya untuk pengesahan berasingan. Pendekatan ini menjadikan IEC lebih sesuai untuk pemilihan sistem dan analisis yang diselaraskan antara pihak berkepentingan huluan dan hiliran.
3 IEC juga menangani pengasingan secara berasingan.
Dalam sistem IEC, kebolehan mencelah dan kebolehan mengasingkan bukanlah perkara yang sama. Jika pemutus litar didakwa mempunyai kefungsian pengasingan, ia tidak mencukupi untuk hanya mengesahkan kapasitinya untuk mengganggu arus kerosakan; keperluan tambahan mesti dipenuhi mengenai jarak sesentuh dalam kedudukan terbuka, voltan tahan impuls, dan arus bocor. Ini mencerminkan intipati piawaian IEC: ia bukan sahaja memastikan kebolehpercayaan operasi pemutus litar tetapi juga mentakrifkan dengan jelas setiap sempadan fungsi.

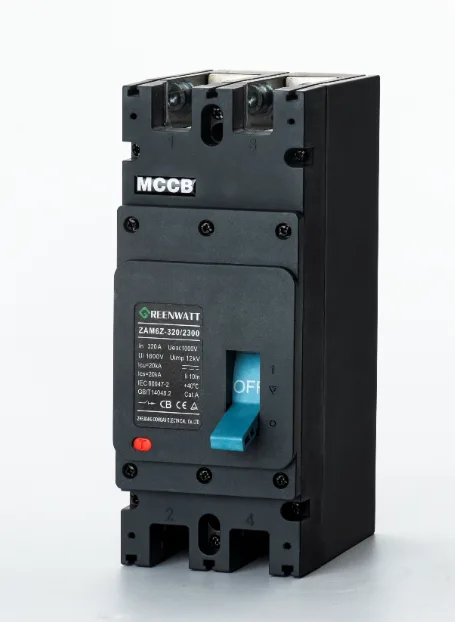

Siri ZAM6ZPemutus litar kes acuan DC1500Vdireka olehGREENWATTdibangunkan dengan mematuhi piawaian IEC 60947-2 yang ketat, memberikan kapasiti pecah 20kA pada DC1500V dan beroperasi dalam keadaan kenaikan suhu rendah pada beban penuh. Ia sesuai untuk sistem penyimpanan tenaga fotovoltaik DC dalam pelbagai persekitaran yang keras.
