4P DC1000V 40A 6KA DC Pemutus Litar Miniatur

GREENWATT mengkhusus dalam pembuatan pemutus litar miniatur 4P DC1000V 40A 6KA DC, direka khusus untuk sistem fotovoltan suria (PV) dan persekitaran pengedaran kuasa DC voltan tinggi. Produk ini mempunyai voltan berkadar 1000V DC, arus berkadar 40A, dan kapasiti pemutus litar pintas 6KA. Dengan menggabungkan struktur 4P dengan sambungan bersiri dan selari antara elektrod, ia menangani cabaran pemadam arka litar DC yang kekurangan titik lintasan sifar semula jadi dengan berkesan, memberikan perlindungan litar pintas dan beban lampau yang boleh dipercayai untuk peralatan DC, penyongsang dan kabinet simpanan tenaga anda.

Gambaran Keseluruhan Teknologi Teras Produk

Dalam sistem pengagihan kuasa DC moden, paras voltan yang semakin meningkat meletakkan permintaan yang lebih tinggi pada keupayaan pemadaman arka pemutus litar. Pemutus litar miniatur 4P DC1000V 40A 6KA DC menampilkan reka bentuk modular, membolehkan konfigurasi pendawaian yang fleksibel melalui struktur fizikal 4 kutub (4P).

Logik Aplikasi dalam Sistem DC 1000V

Oleh kerana arus DC tidak mempunyai titik silangan sifar semula jadi seperti arus AC, mengganggu arka DC voltan tinggi adalah amat sukar. Pemutus litar GREENWATT ini mengesyorkan penggunaan siri 2P atau konfigurasi pendawaian selari tertentu. Dengan menggunakan dua atau lebih tiang pemutus litar 4P secara bersiri, kelegaan elektrik ruang pemadam arka boleh ditingkatkan, dengan itu mencapai gangguan selamat di bawah voltan tinggi 1000V DC. Konfigurasi ini digunakan secara meluas dalam sistem penyimpanan tenaga bersaiz sederhana dan kabinet pengedaran DC voltan tinggi.

Dwi Lebihan dan Perlindungan Litar pintas

Perlindungan Beban Lebih: Apabila arus litar melebihi 40A berkadar untuk tempoh yang panjang, elemen haba dalaman akan mencetuskan tersandung.

Perlindungan litar pintas: Pemutus litar miniatur 4P DC1000V 40A 6KA DC mempunyai kapasiti pecah 6KA, yang bermaksud ia boleh memutuskan sambungan fizikal dengan cepat apabila menghadapi arus litar pintas serta-merta yang besar, menghalang kabel dan penyongsang daripada rosak oleh suhu tinggi.

gambarajah pendawaian:

Skim Pendawaian dan Panduan Pemasangan

Prinsip Konfigurasi 1000V 2P

Untuk memastikan keselamatan dalam persekitaran voltan tinggi 1000V, pengguna biasanya mengkonfigurasi semula pemutus litar miniatur 4P DC1000V 40A 6KA DC. Sebagai contoh, dua kutub disambung secara bersiri sebagai terminal positif, dan dua lagi disambung secara bersiri sebagai terminal negatif. Kaedah ini menggunakan ruang unit 4P yang mencukupi, meningkatkan tahap penebat keseluruhan dan memastikan operasi yang mantap dalam persekitaran 1000V DC.

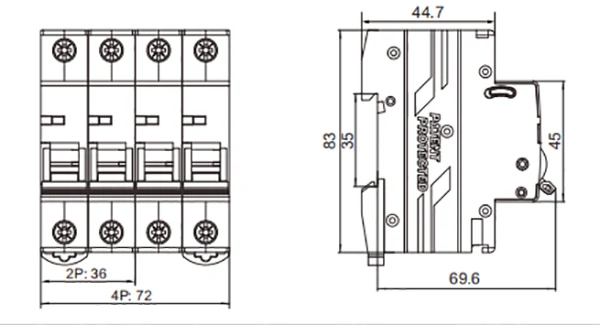

Reka Bentuk dan Pemasangan Fizikal

Reka Letak Padat: Walaupun dengan struktur 4P, GREENWATT telah mengoptimumkan saiz, mengurangkan penggunaan ruangnya dalam kotak pengedaran.

Pemasangan Rel Standard: Serasi dengan Rel DIN 35mm standard; pemasangan hanya memerlukan memasukkan dan mengetatkan terminal.

Soalan Lazim

S: Bolehkah pemutus litar 4P disambungkan kepada sistem 1000V hanya menggunakan terminal 2P?

A: Ia tidak disyorkan. Untuk pemutus litar miniatur 4P DC1000V 40A 6KA DC, untuk mencapai voltan pemadam arka selamat 1000V, beban voltan biasanya dikongsi dengan menyambungkan terminal secara bersiri. Sila rujuk gambarajah pendawaian khusus untuk operasi.

S: Adakah kapasiti pecah 6KA mencukupi untuk sistem fotovoltaik?

J: Dalam kebanyakan sistem fotovoltaik komersial dan perindustrian kediaman dan bersaiz sederhana, kapasiti pemutus litar pintas 6KA adalah mencukupi untuk menampung tahap arus litar pintas yang dijangka dan melindungi peralatan sensitif hiliran dengan berkesan.

S: Adakah produk ini menyokong OEM atau penyesuaian?

A: Ya. Sebagai tambahan kepada pemutus litar miniatur 4P 1000V 40A 6KA DC standard, GREENWATT juga boleh menyediakan penyelesaian tersuai mengikut keperluan teknikal anda.
